TEMA 1: COMPONENTES INTERNOS DEDE LOS EQUIPOS INFORMATICOS

DISCO DURO

Un disco duro o disco rígido (en inglés hard disk drive9 es un dispositivo de almanezamiento no volátil , que conserva la informacion aun con la perdida de energia , que emple un sistema de grabacion magnética digital ; es donde en la mayoria de los casos se encuentran almacenado el sistema operativo de la computadora . dentro de lacarcasa a una serie de platos metalicos aplicados girando a gran velocidad. Sobre los platos se situan los cabezales encargadosde leer o d escribir los inpulsos magneticos . hay distintos estándares para comunicar un disco duro con la computadora:las interfaces más comunes son integrated Drive electronics (IDE ,tambien llamadoATA) ,SCSIgeneralmente usado en servidores , SATA ,este ultimo estandarizado en el año 2004 y FC exclusivo para servidores tal y como sale de fabrica , el disco duro no puede ser utilizado por un sistemas operativo.Antes se deben definir en el un formato de bajo nivel , unao masparticiones y luego hemos de darles un formato que pueda ser entendido por nuestro sistema

MEMORIA RAM

La memoria de asceso aleatorio es la memoria donde el procesador recibe las instrucciones y guarda los resultados . es el area de trabajo parala mayor parte del software de un computador .Existe una memoria intermedia entre el procesador ty dela ram. llamada cache .pero ésta soloen una copia (de aceso rápido) de la memoria del procesador

MICROPROCESADOR

El microprocesador es un circuito integrado que contiene algunos o todos los elementos hardware, y el de CPU, que es un concepto lógico. Una CPU puede estar soportada por uno o varios microprocesadores, y un microprocesador puede soportar una o varias CPU. Un núcleo suele referirse a una porción del procesador que realiza todas las actividades de una CPU real.

La tendencia de los últimos años ha sido la de integrar más núcleos dentro de un mismo empaque, además de componentes como memorias Cache y controladores de memoria, elementos que antes estaban montados sobre la placa base como dispositivos individuales.

PLACA BASE

La placa base, placa madre, tarjeta madre o boardinglés motherboard, mainboard) es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. Tiene instalados una serie de integrados, entre los que se encuentra el Chipset que sirve como centro de conexión entre el procesador, la memoria ROM, los buses de expansión y otros dispositivos. (en

Va instalada dentro de un gabinete que por lo general esta hecho de lamina y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro del gabinete.

La placa base además incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas como: pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

FUENTE DE ALIMENTACIÓN

La gran mayoria de las fuentes de alimentacion de los equipos microinformaticos son de tipo computadoras debido a su bajo coste de fabricacion
La fuente de alimentacion debe elegirse dependiendo del conector que posea la placa base instalada en el ordenador .el estandar mas utilizado actualmente es el ATX.

DISIPADOR

Un disipador extrae el calor del componente que refrigera y lo evacúa al exterior, normalmente al aire. Para ello se necesita una buene conducción de calor a través del mismo, por lo que se suelen fabricar de aluminio por su ligereza, pero también de cobre, mejor conductor del calor, pero más pesado.

En el caso habitual, el disipador está en íntimo contacto con el dispositivo que refrigera, empleando grasa de silicona o láminas termoconductoras para asegurar una baja resistencia térmica entre el componente y el disipador. Para evacuar el calor al ambiente, se aumenta la superficie del disipador mediante aletas o varillas, cuyo diseño varía dependiendo de si existe circulación forzada del aire o sólo convección natural.

El acabado suele ser negro para mejorar la radiación, pero muchas veces se deja el metal expuesto y únicamente se protege de la corrosión. El acabado no debe aumentar la resistencia térmica.

VENTILADOR

Los ventiladores son dispositivos macanicos formados por un pequeño motor electrico y unas paletas que al moverse a gran velocidad generan un flujo de aire en una direccion

cuando los disparadores no son caoaces de expulsar todo el calor que se produce o su tamaño debe ser exsesivamente grande para realizarlo , se ser les une ventilador para forzar una corrie

nte de aire que incrementa su rendimiento notablemente






CARCASA

La función principal de la carcasa es proporcionar un soporte para todos los componentes que forman parte del ordenador. También podemos destacar otras funcionalidades no menos importantes como proteger los componentes de las ondas electromagnéticas y facilitar un flujo de aire para la refrigeración de los mismos.

BUS PARALELO O ATA

Este bus es necesario para conectar la controladora de la disquetera de la placa base con la unidad de disco flexible (disquetera). El cable es plano y tiene 34 pines de conexión.

BUS PARALELO ATA

El bus paralelo ATA, también conocido como IDE es necesario para conectar la controladora de discos de la placa base con la unidad de almacenamiento. El cable es plano y tiene 40 hilos de conexión.

BUS SERIAL ATA

Este tipo de bus cumple la misma función que el bus IDE pero es una mejora con respecto a él. La transferencia de datos es tipo serie y las mejoras introducidas son las siguientes:

• Velocidad de transmisión: de 150 MB/s hasta 600 MB/s.
• Longitud del cable: 1 m respecto a 0,45 m del IDE.
• Forma física de
  l cable: el cable es menos ancho por lo que al ocupar menos espacio, los elementos internos del equipo microinformático se refrigeran mejor.
• Sensibilidad al ruido: menor que los IDE.

CONECTOR BERG

Este conector de cuatro pines sirve para alimentar la unidad de disco flexible o disquetera. La posición de conexión viene determinada

por unas hendiduras a los lados del conector hembra.

CONECTOR MOLEX DE 4 PINES PARA DISPOSITIVOS PERIFÉRICOS

Este conector de cuatro pines sirve para alimentar las unidades de almacenamiento como discos duros, CD-ROM, etc. Dos de las esquinas del conector estan redondeadas para facilitar su correcta posición en el dispositivo.

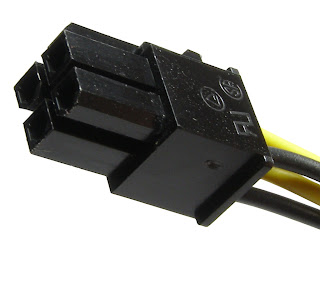

CONECTOR MOLEX DE 4 PINES PARA LA PLACA BASE

Este conector de cuatro pines es necesario para proporcionar la alimentacion de + 12 V en las placas ATX.

CONECTOR MOLEX DE 24 PINES

Este conector de 24 pines es necesario para proporcionar las diferentes tensiones de alimentación necesarias para las placas ATX.

CONECTOR IDC DE 3 PINES
Este conector de 3 pines sirve para conectar los ventiladores de la CPU y de la carcasa. Dos de los pines están destinados para alimentación (+12 V) y el restante para medir la velocidad del ventilador.

CONECTOR IDC DE 4 PINES

Este conector de 4 pines sirve para conectar los ventiladores de la CPU y de la carcasa. Dos de los pines están destinados para la alimentación (+12 V), otro de los pines para medir la velocidad del ventilador y el último para controlar la velocidad del ventilador desde la placa base.

ZÓCALOS Y BAHÍAS DE EXPANSIÓN

Las bahías de expansión (slots)nos permiten conectar dispositivos adicionales a los que ya dispone la placa base.

Los principales tipos de bahías de

expansión utilizadas actualmente son:

PCI.

PCI-Express: van acompañados de la velocidad a la que trabajan en el bus, las velocidades existentes son (x1, x2, x8, x16, x32).

PCI-X: es una versión de paci que soporta más ancho de banda pra trabajar con servidores.

TARJETAS DE EXPANSIÓN

Las tarjetas de expansión son placas de circuito impreso que se insertan en las bahías de expansión para añadir funcionalidad al sistema. Los tipos de tarjetas de expansión mas comunes son:



TARJETA DE VIDEO

TARJETA DE SONIDO




















TARJETAS SINTONIZADORAS DE TV


















MODEMS
